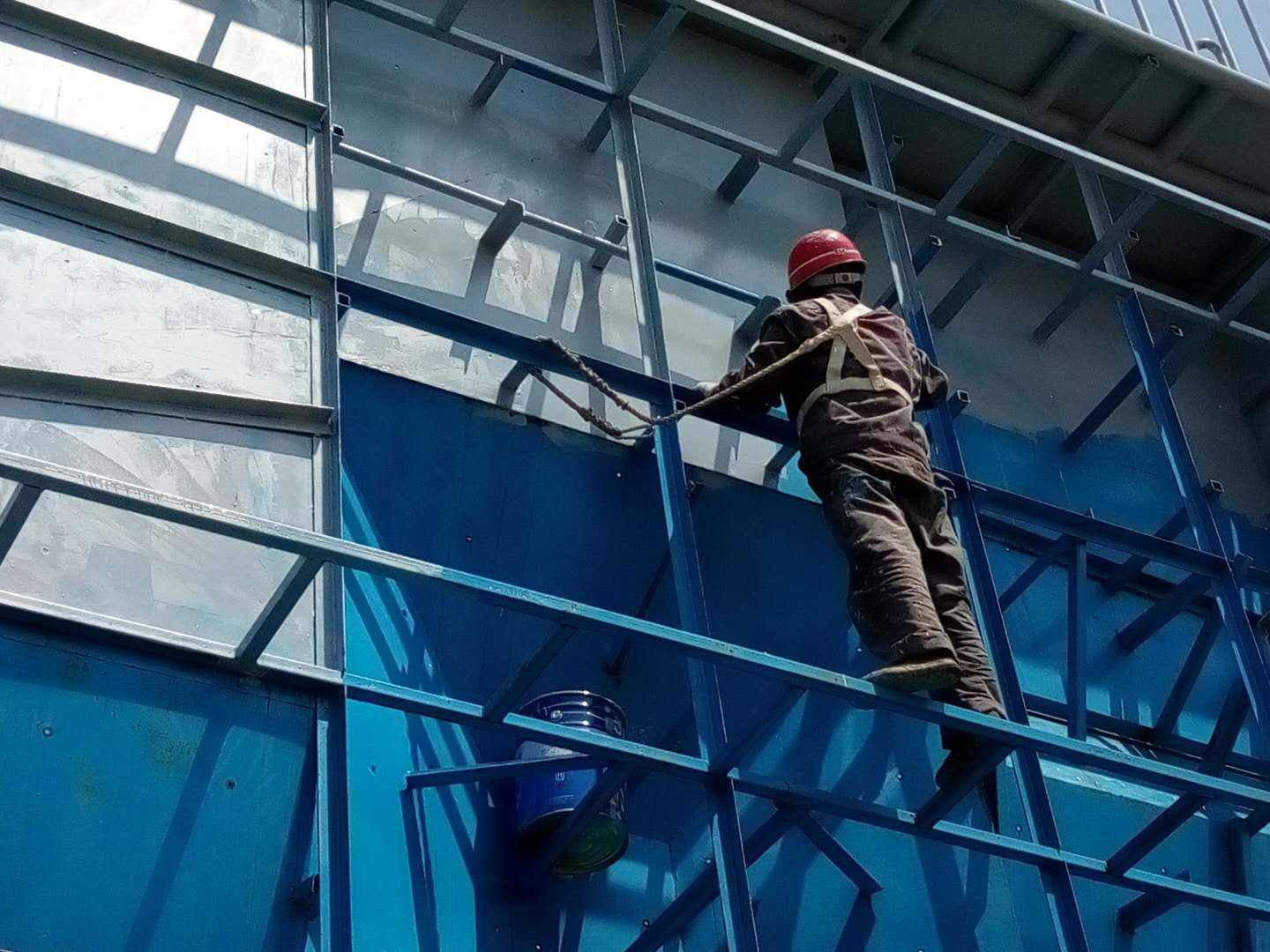

一、涂層法：涂層法施工的步是除銹。的涂層依賴于徹底的除銹。所以要求高的涂層一般多用噴砂噴丸除銹，露出金屬的光澤，除去所有的銹跡和油污。現(xiàn)場施工的涂層可用手工除銹。涂層的選擇要考慮周圍的環(huán)境。不同的涂層對不同的腐蝕條件有不同的耐受性。涂層一般有底漆（層）和面漆（層）之分。底漆含粉料多，基料少。成膜粗糙，與鋼結構粘附力強，與面漆結合性好。面漆則基料多，成膜有光澤，能保護底漆不受大氣腐蝕，并能抗風化。不同的涂料之間有相容與否的問題，前后選用不同涂料時要注意它們的相容性。涂層的施工要有適當?shù)臏囟龋?~38℃之間）和濕度（相對濕度不大于85%）。涂層的施工環(huán)境粉塵要少，構件表面不能有結露。涂裝后4小時之內(nèi)不得淋雨。涂層一般做4~5遍。干漆膜總厚度室外工程為150μm，室內(nèi)工程為125μm，允許偏差為25μm。在海邊或海上或是在有強烈腐蝕性的大氣中，干漆膜總厚度可加厚為200~220μm。

　　二、耐候鋼：耐腐蝕性能優(yōu)于一般鋼結構的鋼材稱為耐候鋼，一般含有磷、銅、鎳、鉻、鈦等金屬，使金屬表面形成保護層，以提高耐腐蝕性。其低溫沖擊韌性也比一般的鋼結構好。

　　三、熱噴鋁（鋅）復合涂層：這是一種與熱浸鋅防腐蝕效果相當?shù)拈L效防腐蝕方法。具體做法是先對鋼構件表面作噴砂除銹，使其表面露出金屬光澤并打毛。再用乙炔-氧焰將不斷送出的鋁（鋅）絲融化，并用壓縮空氣吹附到鋼構件表面，以形成蜂窩狀的鋁（鋅）噴涂層（厚度約80μm~100μm）。用環(huán)氧樹脂或氯丁橡膠漆等涂料填充毛細孔，以形成復合涂層。

　　四、陰極保護法：在鋼結構表面附加較活潑的金屬取代鋼材的腐蝕。常用于水下或地下結構。

　　五、熱浸鋅：熱浸鋅是將除銹后的鋼構件浸入600℃左右高溫融化的鋅液中，使鋼構件表面附著鋅層，鋅層厚度對5mm以下薄板不得小于65μm，對厚板不小于86μm。從而起到防腐蝕的目的。這種方法的優(yōu)點是耐久年限長，生產(chǎn)工業(yè)化程度高，質(zhì)量穩(wěn)定。因而被大量用于受大氣腐蝕較嚴重且不易維修的室外鋼結構中。

　　江蘇華電高空工程有限公司是高空作業(yè)企業(yè):承接(國內(nèi).國外)高聳構筑物工程、防腐保溫工程、建筑防水工程、機電設備安裝工程、鋼結構工程、建筑裝修裝飾工程、消防設施工程、建筑智能化工程、清潔服務;建材銷售。

　　鋼結構防腐作用

　　鋼結構防腐，通常采取REMAKE金屬基自修復系統(tǒng)進行修復。REMAKE具有阻止金屬基材電化學腐蝕功效，它能把金屬基面的鐵銹轉化為致密的氧化膜對鋼板形成道防線。利用活性高的金屬元素陽極犧牲保護原理，能阻止基材的進一步氧化，從而形成第二道防線；

　　表面隔離涂料具有的隔離功能，從而達到了阻隔外界與金屬基材的直接接觸，完全杜絕了腐蝕的源頭。

　　金屬基自修復底面涂料層保護了REMAKE表面隔離涂料層不會因為金屬基材的氧化而剝落，同時隔離涂料層又減少了底面涂料層中活性金屬元素的損耗，以及氧化膜被破壞的可能，從而達到對金屬基材的長久保護。
