1、安裝量水堰槽 使用本儀表測量流量，在明渠上必須要有量水堰槽。量水堰槽的構造和安裝方法見本說明書第七章“量水堰槽構造及安裝的技術參考”。

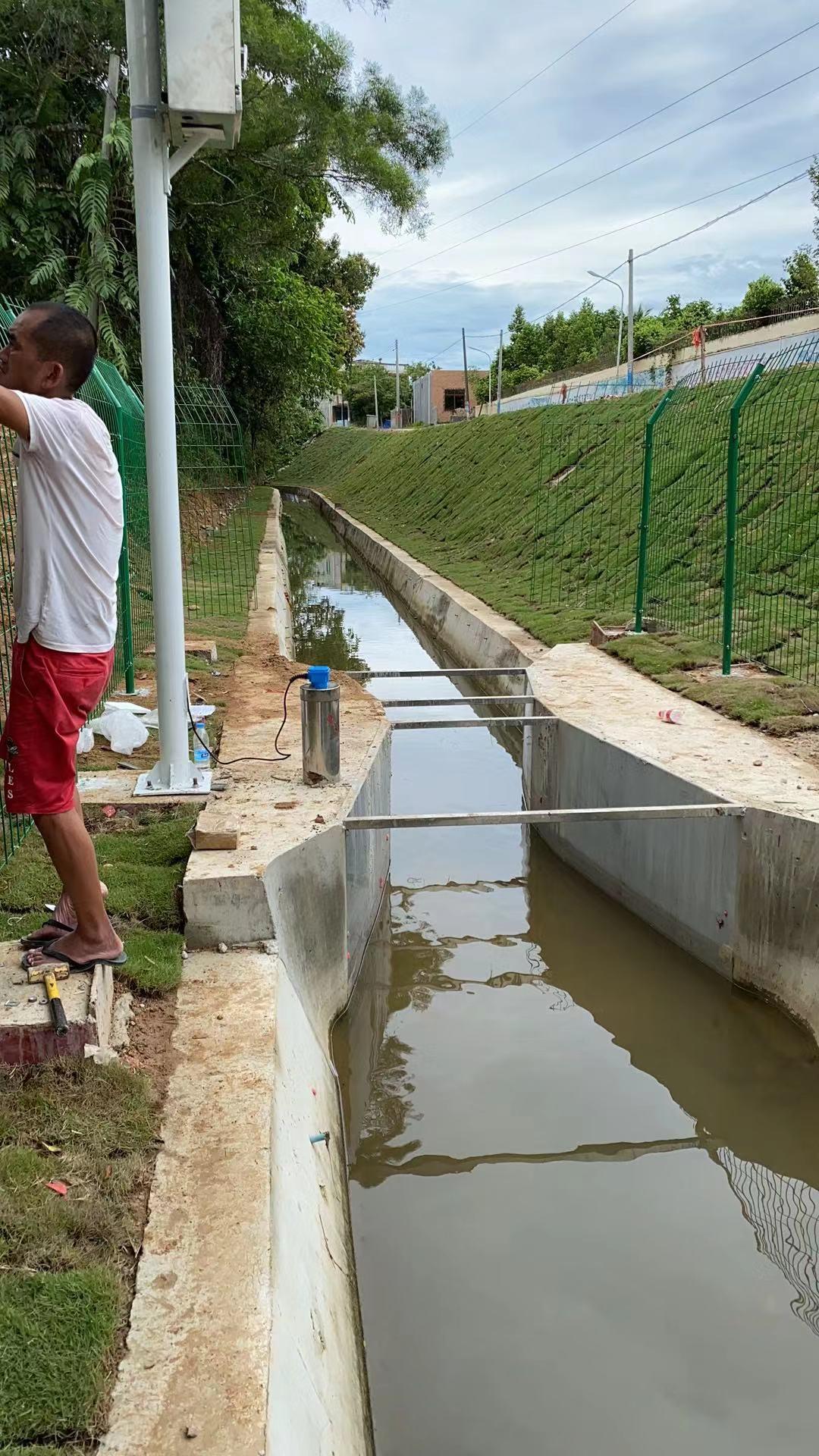

　　2、安裝探頭 探頭要安在探頭支架上。產品出廠沒有配支架，需要根據現場所使用的量水槽的構造條件 探頭在渠道上的安裝位置要符合量水堰槽的要求。一般三角堰、矩形堰要安裝在堰板上游，距離堰板相當于過堰水深的3倍～4倍（過堰水深是指，流量剛好等于零時液位

　　測量范圍大，流量測量不受支流面回水的影響。測量時不受水中漂浮物泥沙、氣泡和水位大幅度變化的影響流量傳感器對水生阻力結構簡單、體積小、安裝方便。標準渠道不需要改造可直接安裝，安裝施工費用低。儀表顯示輸出功能齊全，可顯示水位、流速、流量、累計流量等測量數據，并具有RS-485通訊接口。具有水位、泥位、流速超限報警功能。具有數據保存功能，可在長期停電的情況下保存設置參數和流量值。

　　1、 精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式明渠流量計。

　　2、測量介質流速、儀表量程與口徑 測量一般的介質時，明渠流量計的滿度 流量可以在測量介質流速0.5-12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。

　　3、流體特性主要指燃氣的壓力、溫度、密度、黏度、壓縮性等，由于煤氣的體積隨著溫度、壓力而變化，應考慮是否要補償修正。

　　4、儀表性能是指儀表的精度、重復性、線性度、量程比、壓力損失、起始流量、輸出信號及響應時間等，選流量計時應對上述指標進行仔細分析比較，選擇能滿足計量介質流量要求的儀表。

　　5、安裝條件是指燃氣流向、管道走向、上下游直管道長度、管徑、空間位置及管件等，這些都會影響燃氣煤氣流量計的準確運行、維護保養和使用壽命。

　　6、經濟因素是指購置費、安裝費、維護費、校驗費及備品備件等，其又受燃氣煤氣流量計的性能、可靠性、壽命等影響。針對城市供水引水渠、工業引水和排水渠、污水治理渠道等流量測量特點，應考慮以下因素選擇合適的測量方法。

　　1) 水路大小和形狀，流速范圍，流量和最小流量;

　　2) 測量度要求;

　　3) 流量計設置場所和環境條件;

　　4) 液體狀況，潔凈程度，含有固相濃度，腐蝕性;

　　5) 現場允許落差(或升高水位)和渠道坡度;

　　6) 與液體接觸的儀表零部件材料;

　　7) 選用超聲流速計和電磁流速計時要分別對液體濁度或電導率作調查，其要求可參照超聲流量計和電磁流量計要求。

　　估算渠道流量和抬高水位

　　對于新建單位可通過工藝流程計算渠道流量與擬安裝位置，再選定儀表規格。對于老企業添置儀表要估計既有渠道流量和確認儀表上游允許升高水位;即確定流量儀表規格和流量范圍，要取決于渠道峰流量和允許升高水位兩個因素。

　　(1)估計峰流量

　　通常有投浮子法和日排放量估算法兩種方法。

　　1) 投浮子法 既有明渠可采用投浮子法測定和估算流量。選定在流量時，兩人距離L(20~50m)立于直渠道旁，上游一人投放浮子(一般是木制圓片)，下游一人在投放木片的瞬間啟動計時，當浮子到達時停止計時，得時間t，求出渠道表面流速υ m/s(υ=L/t) 。再測出渠道流通截面積Am2，便可從式(5)估算流量Q 式中 K---------修正系數，因表面流速大于平均流速，一般取0.84~0.90.

　　2)從日排放量Qd估算峰流量Qp 在沒有條件用投浮子法或新建系統，可采用實際(或設計)的排放量來估計峰流量，估算公式如式(6)或(7)式中 Ku------不均勻系數，如為均勻連續排放，可取1.1~1.2;

　　H -------每天集中排放累計小時數，如為不均勻連續排放，則按集中排放小時計算。

　　(2) 確定抬高水位

　　除流速-水位流量計和非滿管電磁流量計外，渠道安裝流量計后其上游均要抬高水位。對于新設計的渠系可按測量流量范圍和周邊環境條件全面考慮確定升高水位高度。對于現有渠道在選定流量計時，要考慮上游渠系水位抬高后的影響(如水位是否會漫溢出渠道)，然后再按確定的水位升高高度和峰流量值選定儀表規格。

　　年檢校準的基本要求校準應滿足的基本要求如下:

　　1)環境條件校準如在檢定(校準)室進行，則環境條件應滿足實驗室要求的溫度、濕度等規定。校準如在現場進行，則環境條件以能滿足儀表現場使用的條件為準。

　　2)儀器作為校準用的標準儀器其誤差限應是被校表誤差限的1/3~1/10。

　　3)人員校準雖不同于檢定，但進行校準的人員也應經有效的考核，并取得相應的合格證書，只有持證人員方呆出具校準證書和校準報告，也只有這種證書和報告才認為是有效的。

　　一、明渠流量計用途 與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事液單位的污水排放口、城市下水道的流量。由于這種儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕性液體情況下，比其它形式的儀表具有更高的可靠性。二、明渠流量計工作原理 明渠流量計儀表直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位-流量關系反算出流量。 常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽（圖三）。 使用超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關系。 量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。 巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系。 直角三角堰和矩形堰也有相應的公式。但是還與按裝的渠道尺寸有關。確定水位-流量關系時，三角堰與渠道寬B、開口角度、上游堰坎高度p有關。 矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。 超聲波測液位原理：本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方。探頭對準水面。探頭向水面發射超聲波。 儀表的工作原理：儀表控制探頭發射和接收超聲波。測量聲波傳輸時間測算液位mm。在通過查水位-流量表，把液位轉成流量（單位：升/秒）。 儀表顯示：儀表顯示液位高度、瞬時流量、儀表把瞬時流量按時間累加，得出累計流量。 儀表輸出有，4～20mA電流模擬量；繼電器的開關量（需訂貨選擇）；RS485的數字信號；巴歇爾槽明渠流量計技術參數1)?流量量程：0.1升/秒～10米３/秒2)?流量不確定度：5%3)?靜壓式測距：2米4)?探頭盲區：0.4米(從探頭的法蘭盤起，0.4米內不能用于測量)5)?測距誤差：＜0.4% ?或±3毫米（在1米量程內）6)?水位分辨力：1毫米7)?精度：0.5級8)?介質溫度：0～60℃9)?壓力流、自由流10)?流道形式：渠道式11)?防護等級：IP6512)?供電電源：220VAC 50HZ13)?連接方式：法蘭14)?儀表顯示：顯示瞬時流量、累計流量、4年以上歷史記錄。消耗功率：≤15W15)?供電電壓?：24VDC±10% 或 12VDC±10%（4-20mA建議用24VDC）16)?其它供電電壓定制17)?輸????出?：RS485、M-BUS（可以電表等集中M-BUS采集器抄表）、4-20mA輸出、18)?傳輸協議?：MODBUS協議，九波協議19)?量程和零位：數字化可調20)?啟動時間?：2秒以內21)?環境溫度?：0到70℃22)?顯示方式?：LED或液晶顯示（帶背光）23)?環境濕度?：5%-95%，無結露 ，24)?振????動?：≤10g，f≤55Hz，振幅≤0.5mm25)?接????地?:在電磁干擾大的地區，應將變送器和電纜屏蔽層良好接地26)?精????度?：±0.2％，±0.5％27)?線????性?：±0.2% ，±0.5％28)?電氣接口?：M20×1.529)?傳感器加熱裝置按環境選配30)?擴展端口：外接多普勒ADCP自適應端口(一)JZYBS-D51B-2標準巴歇爾槽安裝

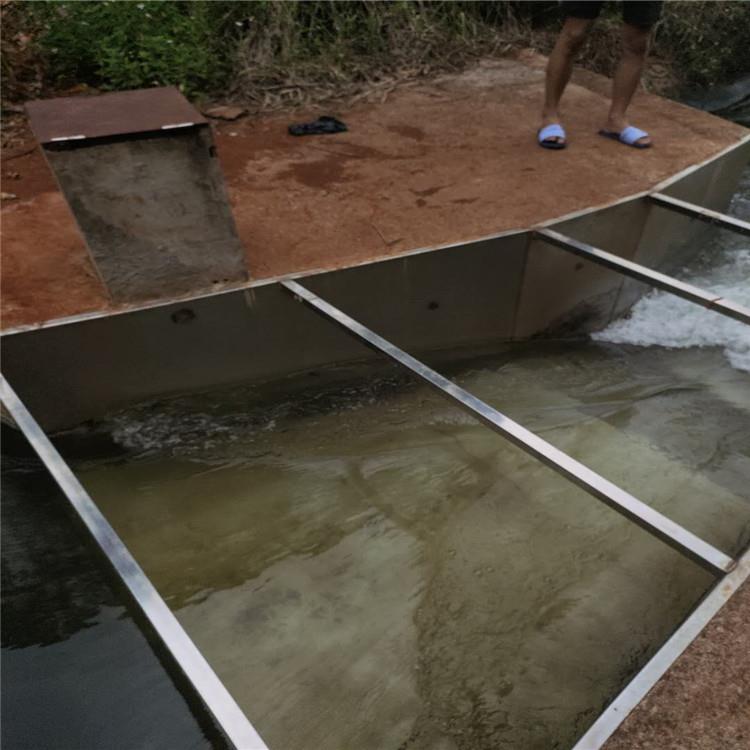

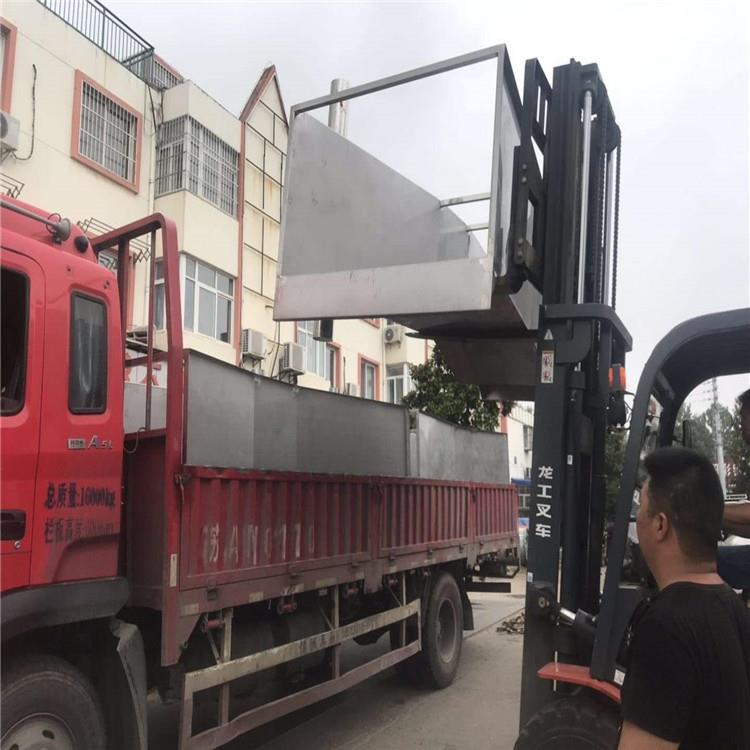

　　（1）明渠土建安裝準備在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。 圖3-35 巴歇爾計量槽模擬圖（2）將巴歇爾槽放入明渠中要求：①巴歇爾槽下游排放口有水位差，泄水暢通，如水位差不夠，應墊高巴歇爾槽，增加水位差。②保證巴歇槽前直段有槽體3～5倍的安裝距離。 （3）加固巴歇爾槽在巴歇爾槽左右用混凝土澆灌，保證水流全部從巴歇爾槽中經過。加固時要使巴歇爾槽左右保持水平，防止傾斜，防止變形。加固時要使巴謝爾槽水流中心線必須和堰槽中心線重合。 （4）儀表接線巴歇爾槽安裝好后，要等待混凝土凝固后再進行儀表安裝調試。一般情況下應該由儀表技術人員安裝和調試。分體的信號傳輸線纜如距離較遠，用戶可自行接長，距離一般在20米以內，否則應做實地連線實驗。
