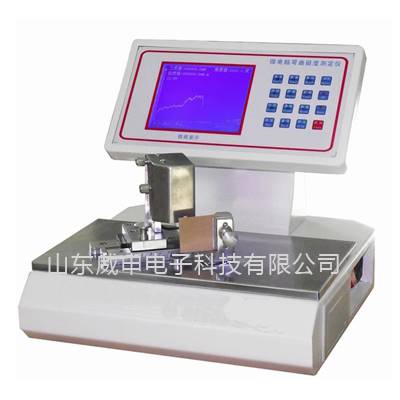

靜態彎曲法紙張彎曲性能測試儀 測試原理

　　通過測定一端被夾試樣彎曲至給定角度時所需要的力或力矩，該力作用在恒定的彎曲長度上。

　　靜態彎曲法紙張彎曲性能測試儀 技術指標

　　測量范圍：（15-10000）mN.m（折合彎曲力矩為（1-500）mN.m)

　　分辨力：0.1mN

　　示值變動性：≤1%

　　彎曲長度：（50/25/20/15/10/5±0.1）mm

　　彎曲角度：（±7.5o或±15o）±0.3 o（1-90 o可調）

　　負荷力臂長：200°±20°/min

　　打印輸出：模塊式一體熱敏打印機

　　數據顯示：彩色觸摸屏顯示，帶曲線圖顯示

　　外形尺寸：340（L）x330（W）x340（H）mm

　　電源：220V 50Hz

　　重量：約15kg

　　標準配置：主機、微型打印機、電源線、砝碼

　　選用配置：電腦軟件、電腦

　　靜態彎曲法紙張彎曲性能測試儀 測試方法

　　1.將試樣的一端夾于試樣夾內，注意夾子不應夾得太緊，以免引起試樣損壞和讀數偏差。

　　2.用泰伯儀進行測定時，注意要使試樣與擺的中心線重合，zui好用小輥調距裝置將試樣和兩個小輥之間的距離之和調節成為0.33mm±0.03mm。按試樣的不同挺度，通過更換重砣選擇測定范圍，使得試樣在負荷盤上的讀數在20~70刻度之間。

　　3.使用符合4.2所規定的其他型號的儀器，應按所用儀器說明書中介紹的方法進行測定。若儀器的設計僅能向一個側面彎曲，測定時試樣正反面彎曲試驗的數目應相同，每個樣品應有10張?jiān)嚇?，得?0個讀數。若儀器設計可向兩個側面彎曲，試樣向一個側面彎曲至15°角時，立即讀數，然后試樣再經過零點位置向另一個側面彎曲15°角，再讀數，每個樣品應有5張?jiān)嚇拥玫?0個讀數。測定后，從試樣夾上取下的試樣不能再使用。

　　4.如果試樣挺度過大或彎曲至15°角時試樣斷裂，則可彎曲試樣至7.5°角，測定結果乘以2可以得到一個近似值，但應在報告中注明。
