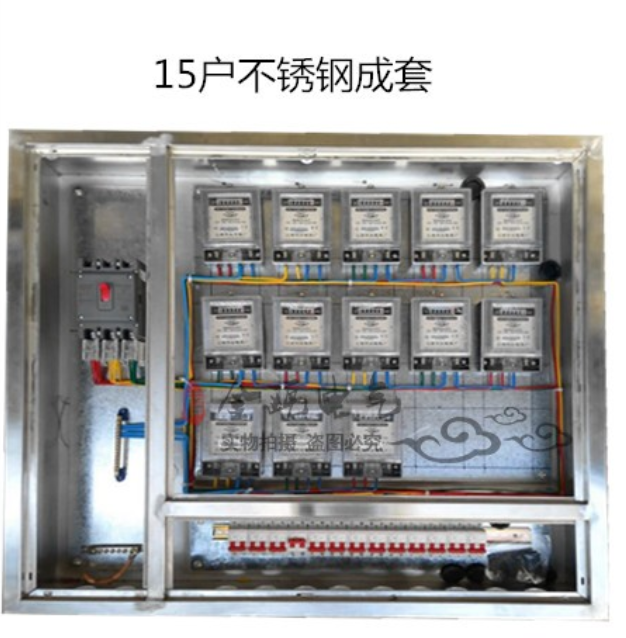

1.單相電表箱:我們常說220v的電壓叫做單相電。有兩根電線，一根帶電的電線和一根零線。帶電導線通過負載如電燈和其他電器，然后通過零導線形成一個回路。例如，我們的家庭是用來計量用電的，放在電表箱里的是單相電表箱。

　　電表箱裝的是電能表，總稱為計量裝置，配電箱裝的是斷路器（開關）控制器，但都為保護電氣設備的安全而設計的電能箱（柜子）。

　　一、照明箱二、動力箱三、計量箱電表箱內安裝電表屬于“計量箱”根據不同的要求有防盜電的裝置；“配電箱”是“照明配電箱”和“動力配電箱”的總稱，是配電用的！主要有“發電”“輸電”“變電”“配電”正常先是發電，經過升壓變壓器變?yōu)楦邏汉筝斔偷母鱾€(gè)地方，在經過降壓變壓器逐級變到我們需要的電壓，最后經配電設備輸送的用電設備。

　　一般家用電表安裝的都是單相電表，其具有能耗低、可靠性高等特點。而單相電表的接線，也是我們常會遇到的，接下來湖南云集就為大家講解一下單相電表接線圖及接線方法。單相電表的接線方式主要是分為直接接入法以及經互感器接入法。具體接法如下:一、單相電表直接接入式接線法根據單相電表端子盒內的電壓、電流接線端子排列方式不同可分為一進一出(單進單出)和二進二出(雙進雙出)兩種接線方式。1、一進一出接線法:

　　首先將電源相線(火線)接入在接線盒第一個孔接線端子上，出線接在接線盒的第二孔接線端子上，其次將電源中性線(零線)接入在接線盒的第三個孔的接線端子上，出線接在接線盒的第4孔接線端子上。

　　三相四線電表箱里面裝四匹漏電斷路器怎么光跳閘查看一下漏電動作電流整定值是否太小了------如；4P的漏電保護器的負載電路中、有多個小的分之電路，每一個支路都裝有小的漏電保護器、家用型漏電動作電流為30MA，假如4P的漏電動作電流同為30MA、若干個支路中的漏電電流的總和達到30MA是、4P的漏電保護器就會動作，而家用型的單支路沒有達到30MA的漏電電流不動作、所以只有跳4P的漏電保護器-----

　　問：電表箱與配電箱的區別？答：統稱為”三箱”一、照明箱二、動力箱三、計量箱電表箱內安裝電表屬于“計量箱”根據不同的要求有防盜電的裝置；“配電箱”是“照明配電箱”和“動力配電箱”的總稱，是配電用的！主要有“發電”“輸電”“變電”“配電”正常先是發電，經過升壓變壓器變?yōu)楦邏汉筝斔偷母鱾€(gè)地方，在經過降壓變壓器逐級變到我們需要的電壓，最后經配電設備輸送的用電設備。
