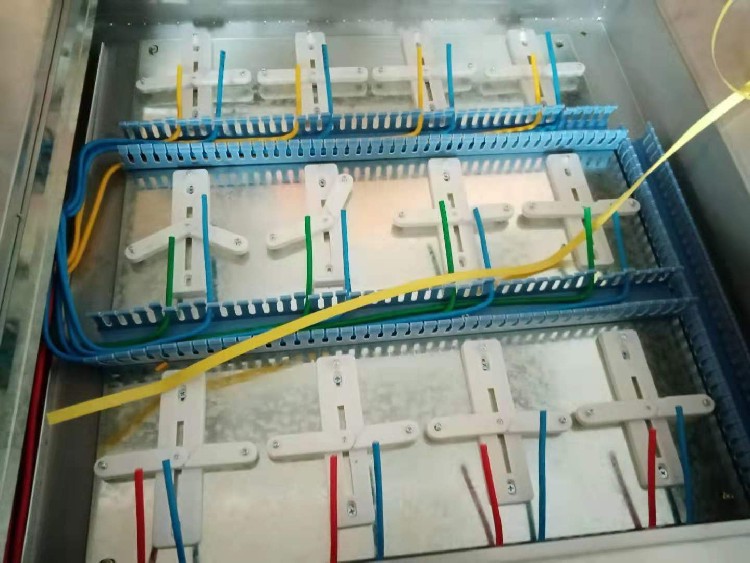

電表箱 連接 .單相表接線:單相表底部從左到右有四個接線孔，分別接火線進線、火線出線、零線進線、零線出線

　　配電箱尺寸如何確定這種方法計算出來的尺寸一般都會比實際尺寸大上一些。1、當電箱只是照明電箱或者小動力時，進線小于10平方時，如果開關位數小于20位時，開關寬度尺寸加起來再每邊加20MM就為電箱寬度，高度為開關高度加40MM，深度為開關最大深度加10MM。2、當電箱只是照明電箱或者小動力時，進線小于10平方時，如果開關位數大于20位時，這時候電箱需要布置為兩排開關，開關寬度尺寸加起來再每邊加40MM就為電箱寬度，高度為開關高度加40MM，深度為開關最大深度加10MM。3、當電箱只是照明電箱或者小動力時，進線小于10平方時，如果進線開關需要單獨一排時，開關寬度尺寸加起來再每邊加20MM就為電箱寬度，高度為開關高度加進線開關高度加40 MM，深度為開關最大深度加10MM。4、當電箱為動力電箱時，或動力照明電箱時，算法基本與上面相同，不過當進線大于10平方時，要考慮進線的彎曲半徑一級接線端子要預留足夠的空間進線，當兩排布置開關時，應考慮開關的布線走線.

　　家庭信息箱1、2、6層家庭信息箱留洞(寬x高x厚)300x500x120，洞底距地300。3~5層家庭信息箱留洞(寬x高x厚)300x200x120，洞底距地300。變頻器柜最好做成800*600*2200的，另外柜底部要有進氣口，頂部要有排氣風扇，建議裝再頂上，如果裝在兩側也可以但是避免同樣大小的柜子成排擺放擋住風扇口。鋼板的厚度要有2mm，要有走線用的塑料線槽。不要應為回路少就減少柜子的尺寸，成排擺放的時候會十分難看。住戶配電箱的尺寸選擇2、電箱只是照明電箱或者小動力時，進線小于10平方時，如果開關位數大于20位時，這時候電箱需要布置為兩排開關，開關寬度尺寸加起來再每邊加40MM就為電箱寬度，高度為開關高度加40MM，深度為開關最大深度加10MM。4、當電箱為動力電箱時，或動力照明電箱時，算法基本與上面相同，不過當進線大于10平方時，要考慮進線的彎曲半徑一級接線端子要預留足夠的空間進線，當兩排布置開關時，應考慮開關的布線走線。
