電表箱 連接 .單相表接線:單相表底部從左到右有四個接線孔，分別接火線進線、火線出線、零線進線、零線出線

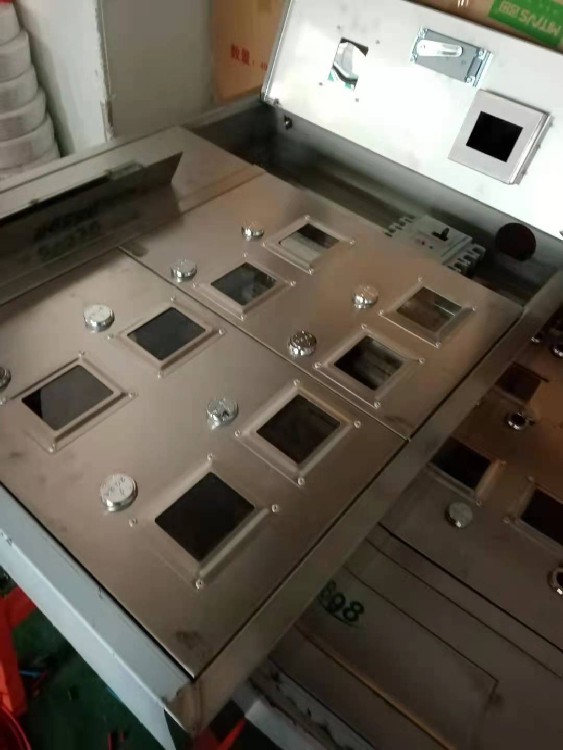

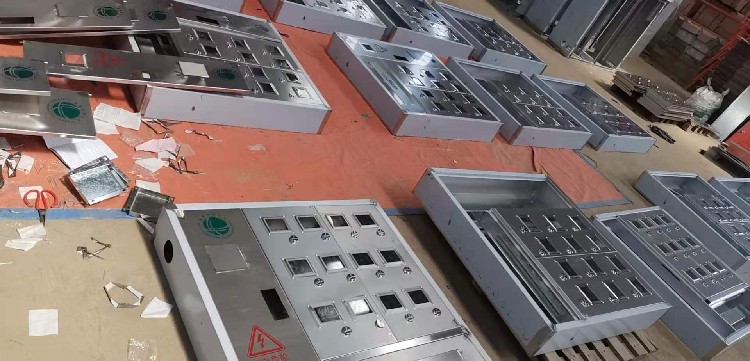

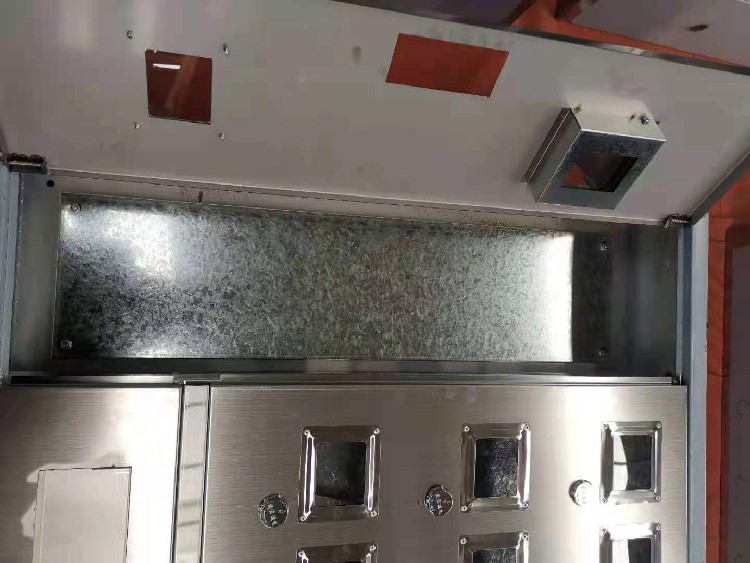

　　電表箱裝的是電能表，總稱為計量裝置，配電箱裝的是斷路器（開關）控制器，但都為保護電氣設備的安全而設計的電能箱（柜子）。

　　一、照明箱二、動力箱三、計量箱電表箱內安裝電表屬于“計量箱”根據不同的要求有防盜電的裝置；“配電箱”是“照明配電箱”和“動力配電箱”的總稱，是配電用的！主要有“發電”“輸電”“變電”“配電”正常先是發電，經過升壓變壓器變?yōu)楦邏汉筝斔偷母鱾€(gè)地方，在經過降壓變壓器逐級變到我們需要的電壓，最后經配電設備輸送的用電設備。

　　一般家用電表安裝的都是單相電表，其具有能耗低、可靠性高等特點。而單相電表的接線，也是我們常會遇到的，接下來湖南云集就為大家講解一下單相電表接線圖及接線方法。單相電表的接線方式主要是分為直接接入法以及經互感器接入法。具體接法如下:一、單相電表直接接入式接線法根據單相電表端子盒內的電壓、電流接線端子排列方式不同可分為一進一出(單進單出)和二進二出(雙進雙出)兩種接線方式。1、一進一出接線法:

　　經互感器接入式法當單相電表電流或電壓限量不能滿足被測電路電流或電壓時，便需經互感器接入，有時只需經電流互感器接入，有時需同時經電流互感器和電壓互感器接入。在低壓供電，負荷電流為50A以上時，優先采用經電流互感器接入式接線方式。 若電表內電流、電壓同名端子連接片連著時，使用電流電壓線公用方式接線;若連接片拆開時，使用電流、電壓線分開方式接線。

　　三相四線電表箱里面裝四匹漏電斷路器怎么光跳閘查看一下漏電動作電流整定值是否太小了------如；4P的漏電保護器的負載電路中、有多個小的分之電路，每一個支路都裝有小的漏電保護器、家用型漏電動作電流為30MA，假如4P的漏電動作電流同為30MA、若干個支路中的漏電電流的總和達到30MA是、4P的漏電保護器就會動作，而家用型的單支路沒有達到30MA的漏電電流不動作、所以只有跳4P的漏電保護器-----
