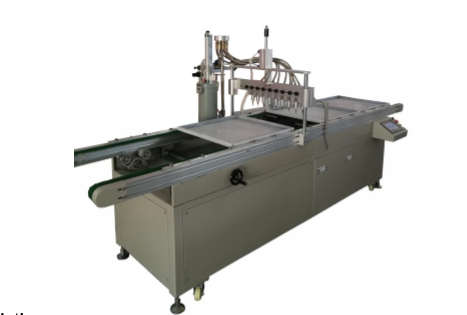

TC-30 面板燈打膠機
直發光面板燈打膠機原理描述：
根據直發光面板燈燈條數量配置相應數量點膠閥，通過輸送線將燈盤輸送到打膠位置，觸動感應開關，膠閥自動開啟，完成一個燈盤點膠，然后輸送到下一個工位或者接駁到組裝流水線
設備特點：
1.專為 LED 直發光面板燈設計，可根據要求配制相應數量出膠頭，設計產能 500-800 個/小時；
2.自帶可調速輸送線，配合工人貼燈條速度，可接駁客戶自有組裝線；
3.輸送線寬度可調，適應不同尺寸的面板燈，出膠閥位置可微調，適應不同貼條位置設計；
4.帶產品感應開關，產品到達打膠位置，膠閥自動開啟打膠，無需人工頻繁按啟動鍵；
5.膠閥可獨立控制，出膠量精準，開膠迅速，斷膠干凈，不拉絲，不滴漏；
6.搭配2600ml 大膠筒供膠，減少換膠水的頻率
技術參數：
設備型號
| TC-30
|
加工范圍
| 300*300mm,300*600mm,600*600mm
|
移動速度
| Max≤300mm/sec
|
重復精度
| ±0.05mm
|
動 力 源
| 壓縮空氣+輔助氣缸
|
出膠膠量
| 根據膠水粘度決定
|
料筒容量
| 2600ml 專用硅膠壓力桶
|
膠水粘度
| Max≤20000CPS
|
控制方式
| PLC+觸摸屏
|
傳動方式
| 精密步進電機+同步帶+直線導軌
|
工作氣壓
| 0.5-0.8Mpa
|
工作電源
| AC220V 50HZ / 2000W
|
環境溫度
| 0-40℃
|
環境濕度
| 20-90% no condensation
|
外形尺寸
| 3200*1050*1530mm（WxDxH）
|
設備重量
| 約 300KG
|
適用膠水：
2600ml 包裝單組份導熱硅膠
適用產品 ：
LED直發光面板燈、底發光面板燈
中山格帝斯專為提供面板燈底盤點膠機，歡迎來詢。
