　　結合實際工作經驗，總結理論搜集，和大家分享基站的電源組成，

　　1 基站電源組成

　　1.1 基站系統結構圖

　　1.2 通信電源組成

　　2 市電

　　2.1 市電分類

　　根據通信局（站）所在地區的供電條件、線路引入方式方式及運行狀態，將市電分為四類，其劃分條件應符合下列要求：

　　1、一類市電供電為從兩個穩定可靠的獨立電源各自引入一路供電。該兩路電源不應同時出現檢修停電，平均每月停電次數應不大于1次，平均每次故障時間不應大于0.5 h。兩路供電線宜配置備用市電電源自動投入裝置。

　　2、二類市電供電線路允許有計劃檢修停電，平均每月停電次數應不大于3.5次，平均每次故障時間不應大于6 h。

　　3、三類市電供電為從一個電源引入一路供電線，供電線路長、用戶多、平均每月停電次數應不大于4.5次，平均每次故障時間不應大于8 h。

　　4、四類市電供電應符合下列條件之一的要求：

　　1）由一個電源引入一路供電線，經常晝夜停電，供電無保證，達不到三類供電要求。

　　2）有季節性常時間停電或無市電可用。

　　2.2 市電引入

　　外市電引入方式有如下四種：

　　1) 新建機房設有專用變壓器，通過1 路10KV 高壓引至基站專用變壓器，通過變壓器降壓后負責基站設備供電。

　　2) 新建機房無專用變壓器，從遠端的公用變壓器引1 路380V（或220V）至基站，負責基站設備的供電。

　　3) 租用民房設有專用變壓器的基站，從租用民房的低壓配電系統的輸出分路引至基站。

　　4) 租用民房無專用變壓器的基站，從租用民房的總交流配電箱處引至基站。

　　●基站新建引入外市電的電壓等級可根據當?shù)毓╇姉l件、用電容量、供電部門要求綜合確定。

　　●基站新建宜引入一路優于三類或三類（平均月市電故障≤4.5次，平均每次故障持續時間≤8h）的市電作為主用交流電源。外市電引入容量應按遠期負荷考慮

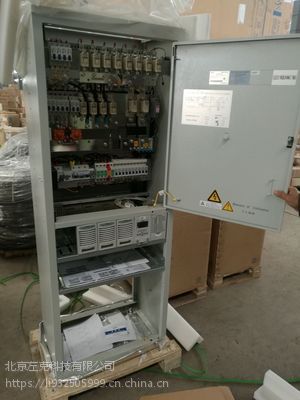

　　中興ZXDU68 T601通信電源系統中興ZXDU68T601機柜

　　3 交流配電箱

　　作用：基站引電的入口，為整個基站提供電源。

　　輸出：整個機房的交流設備供電和開關電源的直流輸入

　　3.1 交流配電箱技術要求

　　1. 基站應配置市電/油機切換開關、移動油機應急接口。移動油機應急接口配置為標準插頭式(與交流引入電壓制式相匹配)。

　　2. 交流配電箱應內置浪涌保護器(SPD)，其通流容量的選擇應符合《通信局（站）防雷與接地工程設計規范》(GB 50689)的相關要求?？刹灏畏览啄K嚴禁簡單并聯作為80kA、120kA等量級的SPD使用。

　　3. 交流配電箱應配置多回路交流計量智能電表裝置，對交流配電箱內的交流輸入及輸出分路進行交流電度計量。

　　3.2 交流配電箱的配置

　　4 開關電源

　　每個模塊50A，滿配600A，能夠滿足基站總的直流負荷

　　分類：150A,200A,250A,300A…只是模塊數量的不同

　　早期有24V開關電源、24V/48V一體化開關電源

　　中興開關電源

　　華為開關電源TP48600B

　　動力源開關電源DUM-48/50H

　　艾默生開關電源

　　開關電源設備容量配置

　　開關電源＝基站設備直流負荷+蓄電池充電電流

　　整流模塊數量按n+1冗余方式配置，其中：n=（基站設備直流負荷+蓄電池充電電流）/本期配置單個整流模塊容量，進位取整數。

　　一次下電分路，50A（或32A）×18（直流空開）,16A×6（直流空開），主要接入無線設備；

　　二次下電分路，32A×6（直流空開），16A×6（直流空開），主要接入傳輸設備。
