詳細說明

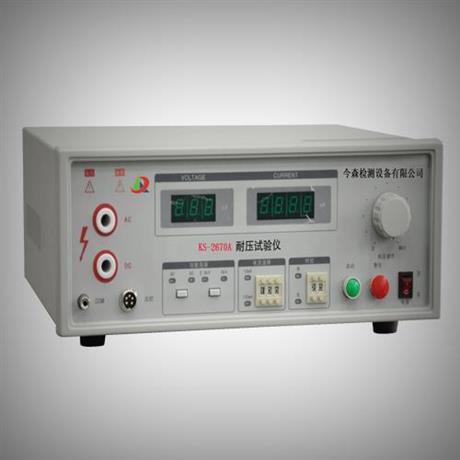

耐壓測試儀，又叫電氣絕緣強度試驗儀，或叫介質強度測試儀，也有稱介質擊穿裝置、絕緣強度測試儀、高壓實驗儀、高壓擊穿裝置、耐壓試驗儀等。將一規定交流或直流高壓施加在電器帶電部分和非帶電部分（一般為外殼）之間以檢查電器的絕緣材料所能承受耐壓能力的試驗。電器在長期工作中，不僅要承受額定工作電壓的作用，還要承受操作過程中引起短時間的高于額定工作電壓的過電壓作用（過電壓值可能會高于額定工作電壓值的好幾倍）。在這些電壓的作用下，電氣絕緣材料的內部結構將發生變化。當過電壓強度達到某一定值時，就會使材料的絕緣擊穿，電器將不能正常運行，操作者就可能觸電，危及人身安全。電氣安全主要測試指標包括交/直流耐壓、絕緣電阻、泄漏電流、接地電阻等。交/直流耐壓試驗用于檢驗產品在實際工作狀態下的電氣安全性能，是檢驗設備電氣安全性能的重要指標之一。耐壓測試儀主要用于聚乙烯絕緣的電力電纜的耐壓測試，也可用于大型電力變壓器的絕緣耐壓測試。耐壓測試儀采用超低頻高壓測試電力電纜的耐壓是一種新的方法。結構組成升壓部分調壓變壓器、升壓變壓器及升壓部分電源接通及切斷開關組成。220V電壓通過接通，切斷開關加到調壓變壓器上調壓變壓器輸出連接升壓變壓器。用戶只需調節調壓器就可以控制升壓變壓器的輸出電壓。控制部分電流取樣，時間電路、報警電路組成?？刂撇糠之?dāng)收到啟動信號，儀器立即在接通升壓部分電源。當收到被測回路電流超過設定值及發出聲光報警立即切斷升壓回路電源。當收到復位或者時間到信號后切斷升壓回路電源。顯示電路顯示器顯示升壓變壓器輸出電壓值。顯示由電流取樣部分的電流值，及時間電路的時間值一般為倒計時。程控耐壓儀以上是傳統的耐電壓試驗儀的結構組成。隨著電子技術及單片，計算機技術飛速發展；程控耐壓測試儀這幾年也發展很快，程控耐壓儀與傳統的耐壓儀不同之處主要是升壓部分。程控耐壓儀高壓升壓不是通過市電由調壓器來調節，而是通過單片計算機控制產生一個50Hz或60Hz的正弦波信號再通過功率放大電路進行放大升壓，輸出電壓值也由單片計算機進行控制，其它部分原理與傳統耐壓儀差別不大。（1）　電源開關　 （2）　電源插座（3）　高壓艙 （4）　安全開關（5）　安全接地 （6） 3A保險（7）　顯示屏 （8）　設置盤（9）　指示燈 （10） 鍵盤（11） 打印機
