詳細說明

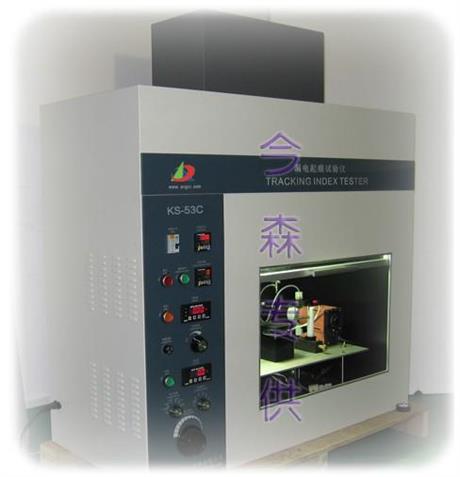

漏電起痕試驗機是GB 4706.1-2008、GB/T4207-2012、GB/T6553-2003、IEC60112 -2009《固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法》，UL 746A、ASTM D 3638-92、DIN 53480 等標準規定的仿真試驗項目。    漏電起痕試驗儀機是在固體絕緣材料表面上，在規定尺寸 ( 2mm × 5mm ) 的鉑電極之間，施加某一電壓并定時 (30s) 定高度( 35mm )滴下規定液滴體積的污染液體 (0.1%NH 4 CL)，用以評價固體絕緣材料表面在電場和污染介質聯合作用下的耐受能力，測定其相比電痕化指數 (CT1) 和耐電痕化指數 (PT1) 。    漏電起痕試驗機適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備的研究、生產和質檢部門，也適用于絕緣材料、工程塑料、電氣連接件、輔件行業，也適用于電氣能力驗證計劃與技術研討會中的有關CHEARI-PT003耐電痕化指數測試。 技術參數：電極材料     試驗電極 - 鉑金，電極接桿 – 紫銅或黃銅 電極尺寸     (2mm ± 0.1mm)×(5mm ± 0.1mm)×(40mm ± 5mm ),鉑電極 5mm或12mm可選,30°±2°斜面； 電極距離     4.0mm ± 0.01mm ，夾角 60°±5°； 電極壓力     1.00N±0.001N； 試液電阻     A 液 0.1%NH4Cl，3.95±0.05Ωm， B 液 1.98±0.05Ωm；液滴體積     20 滴 0.380g ～ 0.480g ， 50 滴 0.997g ～ 1.147g ( 可微調節 )； 液滴高度     35mm ± 5mm ( 可調節 )； 液滴時間     30s±0.1s( 優于標準 )( 數顯，可預置調節 ) ， 50 滴時間 24.5min±2min； 液滴滴數     1 ～ 9999( 數顯，可預置 )； 試驗風速     0.2m /s( 新標準 )； 試驗電壓     100V ～ 600V(25V 分度，可調節 )； 電源壓降     1.0A ± 0.1A 時 8%； 起痕判斷     0.50A ±10% ， 2.00s±10% ； 外形尺寸     寬 1120mm × 深 520mm × 高 1350mm ，排氣孔徑Φ100mm； 試驗電源     220V 0.6kVA 50-60Hz 。
