　　挖掘機四輪一帶

　　挖掘機四輪一帶簡介

　　挖掘機“四輪一帶”中的四輪指的是驅動輪，引導輪，支重輪，托鏈輪，一帶指的是履帶。它們直接關系到挖掘機的工作性能和行走性能，其重量及制造成本占到了挖掘機制造成本的四分之一。

　　挖掘機四輪一帶結構圖

　　挖掘機四輪一帶結構介紹

　　1、履帶

　　履帶分類：有整體式和組合式兩種。

　　整體式履帶是履帶板上帶嚙合齒，趨勢與驅動輪嚙合，履帶板本身成為支重輪等輪子的滾動軌道。

　　履帶特點：制造方便，但是磨損快。

　　現在挖掘機多用組合式特點是，節距小，繞轉性好，挖掘機的行走速度快。使用壽命長。

　　所用材為的履帶板的材料多是重量輕，強度高，結構簡單和價格便宜的軋制板。有單筋，雙筋，三筋等數種。

　　2、驅動輪

　　驅動輪簡介：

　　液壓挖掘機發動機的動力通過行走馬達和驅動輪傳給履帶，要求驅動輪與履帶的軌鏈嚙合正確，傳動平穩，并且當履帶因銷套磨損而伸長時仍能很好的嚙合。

　　驅動輪通常位于挖掘機行走裝置的后部。

　　按構造可分為：整體式，分體式

　　按節距可分為：等節距，不等節距

　　3、支重輪

　　支重輪簡介

　　支重輪的作用是將挖掘機重量傳給地面，當挖掘機在不平的路面上行駛時支重輪會受地面沖擊力，因此支重輪所受載荷大，工作條件惡劣，經常處于塵土中，有時還浸泡在泥水中，所以要求有良好的密封。

　　支重輪特點：

　　多采用滑動軸承支撐。并用浮動油封防塵。

　　一個大修期內一般只要加一次黃油，簡化了挖掘機的平時的保養工作。

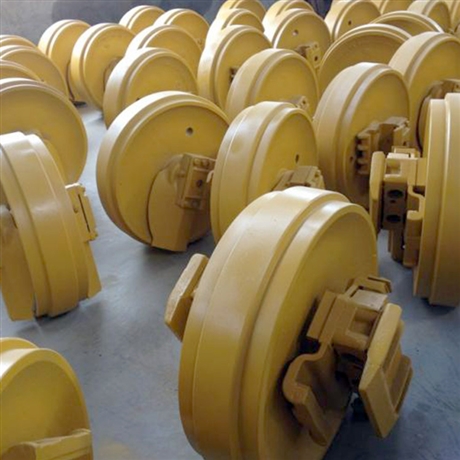

　　4、引導輪

　　引導輪簡介

　　引導輪用來引導履帶正確繞轉，防止其跑偏和越軌。

　　多數的挖掘機也同時起到了支重輪的作用。這樣可以增加履帶對地面的接觸面積，減小接地比壓。

　　引導輪的輪面制成光面，中間有擋臂環作為導向作用，兩側的環面則支撐軌鏈。

　　引導輪與的支重輪的距離越小，則導向性越好。

　　材料：40，50鋼，或是35MN，鑄造詣，調質處理，硬度HB230-270

　　引導輪要點：

　　為了使引導輪發揮作用并延長其壽命，輪面對孔的徑向跳動要小于等于3MM，安裝時要正確對中。

　　5、托鏈輪

　　托鏈輪作用是向上托住履帶，使履帶有張緊度。
