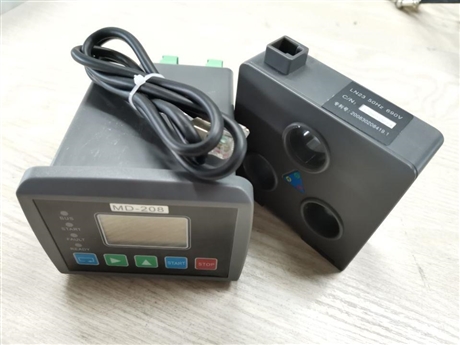

電動機保護測控裝置（以下簡稱測控裝置），是由我司在三十多年研制生產電動機保護產品經驗及充分研究國內外產品、用戶需求和低壓抽屜柜的基礎上新一代全功能綜合測控裝置。該測控裝置具有先進的現場總線，基于微處理器技術，采用模塊化結構；由微處理器來執行電動機監測控制功能，與接觸器、軟起動器、塑殼斷路器配合為低壓交流電動機及低壓線路回路提供了一整套集控制、保護、監測和總線通訊于一體的解決方案。

　　取代了熱繼電器、熱保護器、漏電保護器、欠電壓保護器，取消了時間繼電器、中間繼電器、輔助繼電器、電流互感器、儀表、控制和選擇開關、指示燈、可編程控制器、變送器等多種附加元件，大大簡化了系統接線的難度；避免了因電機過載、堵轉、斷相、三相電流不平衡、過欠壓、漏電等故障而導致的生產事故；是智能化MCC的理想選擇。

　　本裝置適用于交流50HZ，額定電壓AC380V/660V，額定電流在800A的交流異步電動機，廣泛用于電力、石化、輕工、煤炭、紙業、鋼鐵、冶金、紡織等行業。

　　使用方便、操作簡單，中文液晶界面，所有電參量信息和設定都可以通過面板上的功能鍵來進行讀取修改。

　　功能高度集成化,集保護、測量、監視、控制、通信等多種功能于一體。

　　國際通用輸入電源模塊，兼容85-265V 交流或直流工作電源，降低了對工作電源的要求。

　　“tE時間保護”符合增安型防爆電機的熱過載保護標準GB3636.3-2000

　　過載“時間-電流特性”符合GB/T14048.4-2003標準，并增加更多脫扣級別，滿足重載啟動要求。

　　溫度保護：更直接監控電動機的發熱情況，符合標準GB/T14048.X-200X。

　　以高性能混合信號微處理器為核心，具有高速運算和實時信號處理能力，輕松完成保護算法；微處理器的總線不出芯片，系統的可靠性和抗干擾能力大大提高，增強了可靠性；采用交流采樣，其實時性和準確性遠高于其他方式。

　　支持Modbus協議和Profibus--DP協議，可以直接連入原有的DCS系統，速率可達12M。

　　產品在防震、抗干擾方面進行了精心設計和嚴格的電磁兼容性測試，以確保裝置安全運行和防誤動。

　　高速采集接入裝置的電流、電壓輸入信號數據，測量精度高。測量內容包括：相電流、相電壓、線電壓、頻率、有功功率、無功功率、功率因數、 積分電度和脈沖電度等，測量電流范圍廣，可省略一次互感器成本；對各種電量和非電量信號的測

　　量精度可通過通道校正系數進行調節，不需要調整硬件回路。

　　事件記錄多達96條,既可上傳也可就地查看，為故障診斷和事故分析提供強有力的依據。

　　“晃電自起動”功能，主電路短時停電或電源切換后根據設定參數可實現分時順序起動；

　　具有完善的自檢能力，包括存儲器、出口、通訊口等，發現裝置異常能自動告警。

　　配備保護邏輯和控制邏輯可編程功能。

　　采用頻率跟蹤技術，采樣變頻交流回路。

　　變送器功能強大：內置4~20mA模擬量輸出，可選多種電量（電流、電壓、功率、電能），且范圍可調。

　　啟動方式：直接啟動，正反啟動，Y-△啟動，自耦降壓啟動，遠程自啟動。

　　湖南盈能電力科技有限公司主要生產數顯儀表，溫濕度控制器，智能操控裝置，智能除濕裝置，電測量變送器，電動機保護器，軟啟動器，變頻器，干式變壓器電腦溫控儀，電力電容器，電抗器，有源電力濾波裝置，靜止無功發生器，斷路器，導軌電度表，微機消諧裝置，一次消諧器，電流互感器二次過電壓保護器，組合式過電壓保護器，浪涌保護器，干式變壓器冷卻風機，戶內高壓帶電顯示器，電氣接點測溫裝置等產品。

　　電機比過去更容易燒毀繞組，是由于絕緣技術的不斷發展，在電機的設計上既要求增加出力，又要求減小體積，使新型電動機的熱容量越來越小，過負荷能力越來越弱；再由于生產自動化程度的提高，要求電動機經常運行在頻繁的起動、制動、正反轉以及變負荷等多種方式，對電動機保護裝置提出了更高的要求。另外，電動機的應用面更廣。常工作于環境極為惡劣的場合，如潮濕、高溫、多塵、腐蝕等場合。再加上電動機制造上的不規范，設備管理上的疏漏。所有這些，造成了如今的電動機比過去更容易損壞，尤其是過載、短路、缺相、掃膛等故障出現頻率

　　儀器介紹利用預埋在干式電力變壓器三相繞組線包中的三只Pt100鉑熱電阻來檢測干式電力變壓器線包的溫升，并根據溫升自動控制冷卻風機的啟停、超溫報警直至超高溫跳閘以保證干式電力變壓器的安全運行。由于采用目前的德國RISC單片計算機并結合先進的IC存儲與調整技術，根據JB/T7631標準設計而成，使得溫控器具有結構簡單，運行可靠，抗干擾能力極強的特點。同時溫控器還具有“黑匣子”功能，可記錄停電個繞組線包的溫度及本機的工作狀態。
