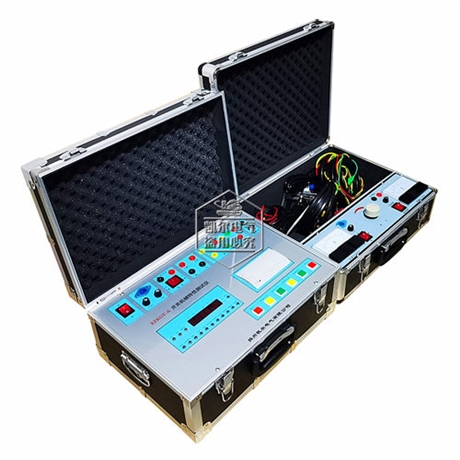

KEKGY-A型開關機械特性測試儀

　　一、產品概述:

　　KEKGY-A型開關機械特性測試儀是我公司針對各種高壓開關研制的一種通用型電腦智能化測試儀器。該儀器應用光電脈沖技術，單片計算機技術及可靠的抗電磁輻射技術，配以可靠的速度/距離傳感器，可用于各種電壓等級的真空、六氟化硫、少油、多油等高壓開關的機械性參數的調試與測量。

　　該儀器接線方便、操作簡單、操作時只需一次合（分）動作便可得到合（分）閘全部數據。并能打印所需的全部數據，斷口電流波形和動觸頭運動曲線，便于分析保存。

　　二、功能與特點

　　2.1測試功能

　　1）三相不同期 ms

　　2）同相不同期 同時測三相雙斷口 ms

　　3）動觸頭行程 測六個斷口 mm

　　4）動觸頭超行程 測六個斷口 mm

　　5）合（分）閘時間 同時測一至六個斷口 ms

　　6）合（分）閘彈跳時間 同時測一至六個斷口 ms

　　7）剛合（剛分）閘速度 測一個斷口（傳感器安裝斷口） m/s

　　8）合（分）閘大速度 測一個斷口（傳感器安裝斷口） m/s

　　9）合（分）閘平均速度 測一個斷口（傳感器安裝斷口） m/s

　　2.2 特點

　　1） 采用先進的傳感器、可靠、安裝方便、適應面廣。

　　2） 對開關操動電壓適應范圍大，DC60V～220V均可操作。

　　3） 能自動判別并顯示開關操作中的錯誤指令和不成功操作。

　　4） 測試方法靈活，無論是合閘操作、分閘操作，一次操作就能獲得所需測量數據。

　　5） 測量數據可窗口顯示，也可以打印機輸出，打印機還能提供六個斷口的電流波形圖和一個斷口動觸頭的時間——行程的波形圖。

　　6） 測試儀體積小、重量輕、便于攜帶。

　　7） 抗干擾能力強，能在較強的電磁場中正常工作，適合變電站現場測試。

　　8） 儀器自帶220V/5A直流操作電源，可現場操動各種開關。并具有延時（一秒鐘）斷電功能。

　　9） 儀器嚴格按行業標準DL/T846.3-2004《高壓開關綜合測試儀》中的定義要求進行數據采集和處理。
