基本參數

詳細說明

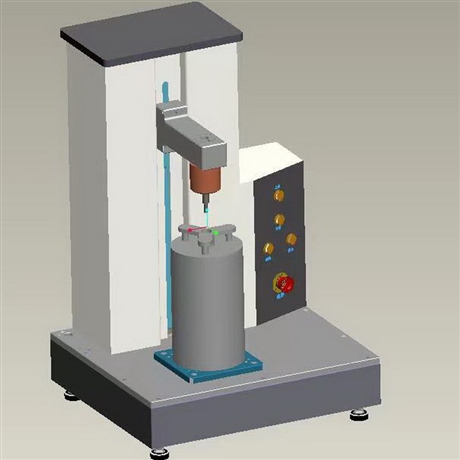

設備用途 電磁閥綜合性能測試臺測試電磁鐵在相同電流或電壓下，電磁力隨位移的變化關系，并能夠通過上位機 繪制曲線。測試電磁閥鐵在固定位移下，電磁力隨電流或電壓的變化關系，并能夠通過上位機繪制曲線。 設計規范與標準 1. 試驗機 通用技術要求 GB-T 2611-2007 2. 工業企業廠界噪聲標準 GB 12348－90 3. 機械安全急停設計原則 GB16754 4. 機械安全基本概念與設計通則 GB/T15706 5. 機械安全 機械電器設備 一部分：通用技術條件 GB5226.1-2008 6. 安全色與安全標志 GB2893-2001 7. 低壓配電設計規范 GB50054 8. 通用用電設備配電設計規范 GB50055 工作環境 電源電壓 ：AC220±10 V 電源頻率 ：50±1 Hz 主電源容量 ：≤1.2KW 設備接地電阻 ：≤4Ω 環境溫度 ：-15～45℃ 工作相對濕度：月平均不大于 90%功能要求 通用要求 電磁閥綜合性能測試臺需實現以下功能： 實現以下工況下的力值測試： 固定氣隙，不同電壓下的力值測試。 固定電壓，不同氣隙下的力值測試。 通過上位機可實現測繪曲線的繪制。 測試數據可以保存、篩選查詢及拷貝。 測試參數及測試步長可進行手動設置，測試過程自動進行。 電磁閥綜合性能測試臺規格參數 設備供電；AC220V 50HZ 電流測量范圍：0~700mA 精度：±1mA 電壓控制范圍：0~DC150V 精度：±0.1V  力測量范圍：250N 精度：0.1% 位移測量精度：±0.05mm  機臺位移行程 ≥500mm訂貨技術協議  接口要求 測試方向：垂直方向進行力值測試。參測試參數：位移、力值、電流、電壓。 通過上位機進行參數設置，實現位移會電流/電壓的自動調節，并通過力值傳感器采集對應的力值，并在上位機進行顯示和保存。 試驗設備上位機與控制設備可采用集成式，也可采用分體式。 設備具有以太網接口，便于遠程訪問。
