基本參數

詳細說明

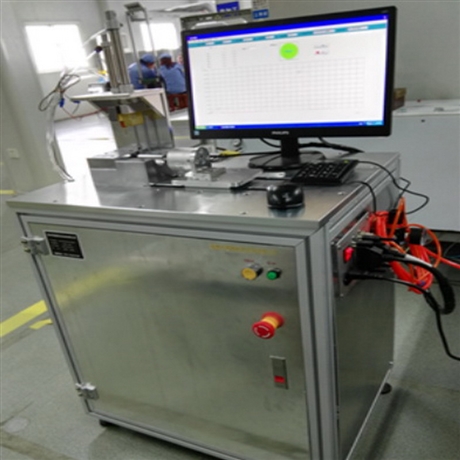

試驗機簡介：全自動電磁閥力學試驗機解決電磁閥通電沖擊力測試，自動切換電流范圍、自動夾持產品、結果判定及測試時對感應器采集的荷重繪制荷重曲線圖，記錄每個電流檔位的荷重值。本機器采用工業控制卡與數據采集卡，控制準確，采樣率高，穩定高效，能準確抓取突變沖擊力、利用WINDOWS，視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表----等等）本儀器是根據客戶產品要求定制，符合客戶測試要求:1、待檢電控閥放入工裝后，由氣缸自動壓住定位。2、通電電流可以選擇（0.26、0.42、0.52、0.61、0.68、0.75共6檔,也可以按客戶要求選定），電源選用直流電源。3、測試精度：電磁力精度0.01N、電流精度0.02A。4、結果判斷：每檔電流的電磁力都可設置上下限，若超出范圍則顯示NG并報警，若在上下限范圍內則顯示OK。5、生產節拍：每個產品測試時間控制在60S內（包括裝夾及拆卸）。6、新的產品測試時更換方式方案：客戶提供樣品時在做方案。7、設備保護：①通過力量傳感器保護（達到保護力停機） ②通過限位極限保護、達到位置停止避免損壞設備與測試樣品。8、具體操作步驟：⑴、將待測產品手動裝入工裝并自動接上插頭。⑵、按開始按鈕后氣缸將產品自動壓住定位，電機推動測力裝置進行電磁力測試，根據電流的選擇情況分別進行每檔的測試（每測試完一檔電流，測力裝置后退2mm（可以按客戶要求設定距離）使電控閥復位，隨后繼續測試下一檔電流）。⑶、測試結束后若產品合格則測力裝置返回原處，氣缸松開，手動將產品取出，若產品不合格，報警系統蜂鳴器自動鳴叫提醒操作者產品不合格，則需要按確認鍵后手動取出不合格品。全自動電磁閥力學試驗機參數：        1、荷重元：10Kg、5Kg、2kg任選一個（也可以按客戶需求供給荷重元）。2、最小分辨率：0.01。3、傳感器移動距離：150mm4、最小微調距離0.01mm5、測定速度范圍：0-300mm/min6、傳動機構：滾動螺桿（臺灣TBI）7、馬達：伺服馬達(日本三菱)全自動電磁閥力學試驗機設備構成：1、測試本機                   1臺2、工業電腦主機               1臺3、19″液晶顯示器             1臺4、控制軟件                   1套5、電磁力供電電源             1臺 （電流電壓按客戶要求）6、夾具                       1套7、傳感器 （5kg）             1只(精度：0.5%)
