基本參數

詳細說明

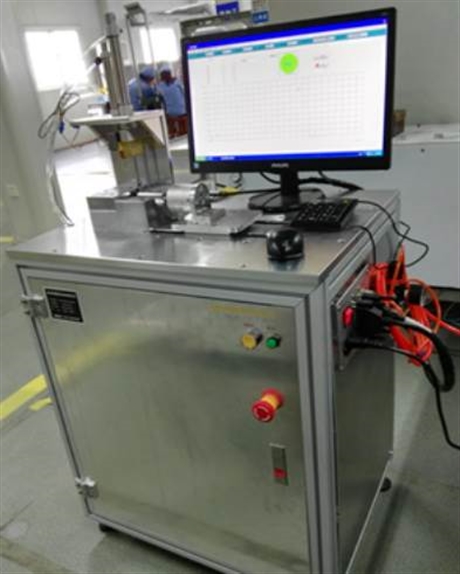

電磁閥力學試驗機描述：解決電磁閥通電沖擊力測試，自動切換電流范圍、自動夾持產品、結果判定及測試時對感應器采集的荷重繪制荷重曲線圖，記錄每個電流檔位的荷重值。本機器采用工業控制卡與數據采集卡，控制準確，采樣率高，穩定高效，能準確抓取突變沖擊力、利用WINDOWS，視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表----等等）本儀器是根據客戶產品要求定制，符合客戶測試要求:1、待檢電控閥放入工裝后，由氣缸自動壓住定位。2、通電電流可以選擇（0.26、0.42、0.52、0.61、0.68、0.75共6檔,也可以按客戶要求選定），電源選用直流電源。3、測試精度：電磁力精度0.01N、電流精度0.02A。4、結果判斷：每檔電流的電磁力都可設置上下限，若超出范圍則顯示NG并報警，若在上下限范圍內則顯示OK。5、生產節拍：每個產品測試時間控制在60S內（包括裝夾及拆卸）。6、新的產品測試時更換方式方案：客戶提供樣品時在做方案。7、設備保護：①通過力量傳感器保護（達到保護力停機） ②通過限位極限保護、達到位置停止避免損壞設備與測試樣品。8、具體操作步驟：⑴、將待測產品手動裝入工裝并自動接上插頭。⑵、按開始按鈕后氣缸將產品自動壓住定位，電機推動測力裝置進行電磁力測試，根據電流的選擇情況分別進行每檔的測試（每測試完一檔電流，測力裝置后退2mm（可以按客戶要求設定距離）使電控閥復位，隨后繼續測試下一檔電流）。⑶、測試結束后若產品合格則測力裝置返回原處，氣缸松開，手動將產品取出，若產品不合格，報警系統蜂鳴器自動鳴叫提醒操作者產品不合格，則需要按確認鍵后手動取出不合格品。電磁閥力學試驗機參數：        1、荷重元：10Kg、5Kg、2kg任選一個（也可以按客戶需求供給荷重元）。2、小分辨率：0.01。3、傳感器移動距離：150mm4、小微調距離0.01mm5、測定速度范圍：0-300mm/min6、傳動機構：滾動螺桿（臺灣TBI）7、馬達：伺服馬達(日本三菱)電磁閥力學試驗機設備構成：1、測試本機                   1臺2、工業電腦主機               1臺3、19″液晶顯示器             1臺4、控制軟件                   1套5、電磁力供電電源             1臺 （電流電壓按客戶指定）6、夾具                       1套7、傳感器 （5kg）             1只(精度：0.5%)產品詳細配置表：序號    名稱    數量    備注1、    測試主機    1臺    自研。2、    工控電腦    1臺    一般根據市場更新3、    顯示器    1臺    飛利浦品牌。4、    軟件    1套    自研。5、    荷重?cái)?shù)據采集卡    1張    自研。6、    位移數據采集卡    1張    自研。7、    傳感器(5kg)    1只    Tec sis8、    荷重采集數據線    1根    9、    位移采集數據線    1根    10、    伺服電機    1套    日本三菱11    傳動機構    1套    臺灣TBI12    電子元器件    1批    歐姆龍/施耐德/正泰13、    直流電源系統    1套    自制14、    220V電源線    3根    15、    測試測頭    5個    Φ2mm 、Φ4mm、Φ6mm、Φ8mm、Φ10mm。16、    說明書    1份    17、    合格證    1份    18、    質保書    1份
