　　一、陶瓷彎頭制造標準

　　1、DL/T680-1999《管道技術條件》

　　2、D-LD2000《煙風煤粉管道零部件典型設計手冊》

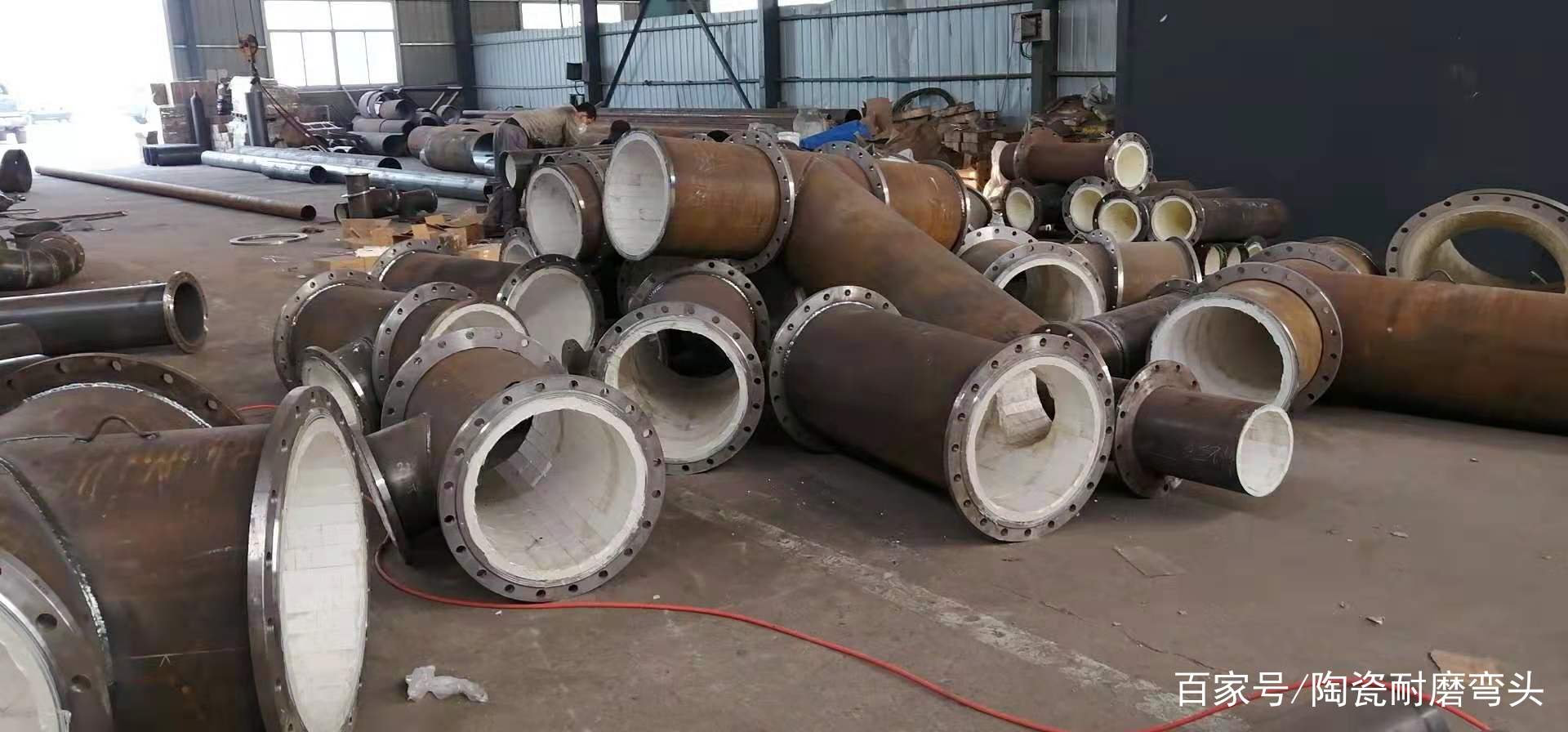

　　陶瓷片施工

　　二、陶瓷彎頭制造技術規范

　　1.粉管陶瓷彎頭簡介：

　　互鎖陶瓷管由外層鋼管、過渡層粘結劑及內層陶瓷片組成。陶瓷片之間采用互鎖式特殊結構設計，無縫銜接，脫落。

　　陶瓷片是以Al2O3為主要原料，以稀有金屬氧化物為溶劑，經2200℃高溫焙燒而成，它是公認的的材料。復合管因充分發揮了鋼管強度高、韌性好、耐沖擊、焊接性能好以及Al2O3 陶瓷高硬度、高、耐蝕、耐熱性好的特點，克服了鋼管硬度低、性差及陶瓷韌性差的特點，是輸送顆粒物料、磨削、腐蝕性介質等理想的、耐蝕管道。

　　2.粉管陶瓷彎頭特點：

　　2.1陶瓷片采用特殊互鎖式結構設計，鑲嵌時形成360°機械自鎖力，陶瓷片鑲嵌時能夠形成整體增強作用，避免了陶瓷片脫落的現象。陶瓷片硬度高，莫氏硬度為9，表面光滑，光潔度0.4，物料運行阻力小。

　　2.2陶瓷片智能放樣、加工，緊密相貼，橫向無間隙，縱向＜0.2mm，管道無縫鑲嵌、防磨無漏區。

　　2.3陶瓷片與鋼管內側之間采用耐1100 ℃高溫專用粘結劑，使之有機結合為一體，整體增強，抗沖擊。

　　3.陶瓷彎頭生產工藝要求：

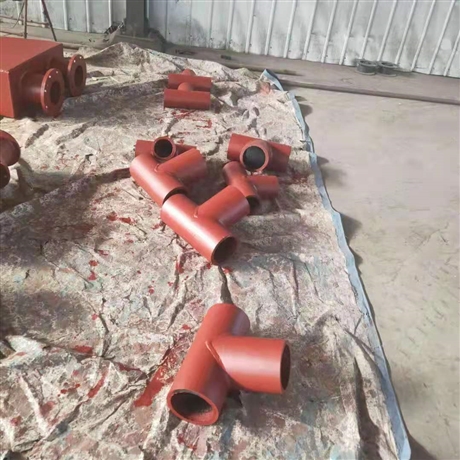

　　3.1鋼基體彎頭制作。根據技術圖紙來確定彎頭的段數（針對蝦米節彎頭），然后對無縫管進行切割（焊管要先進性卷制）。組隊鋼體彎頭保證角度誤差不超0.5度。管道外管為20#無縫鋼管或Q235卷制直縫鋼管。優先采用相近規格的20#無縫鋼管，對于無適用規格的或?qū)艿纼?nèi)徑有特殊要求的管道，可以采用4--6mm的Q235A、B鋼板用卷板機卷制而成。彎頭為蝦米腰彎頭，三通為焊接三通。

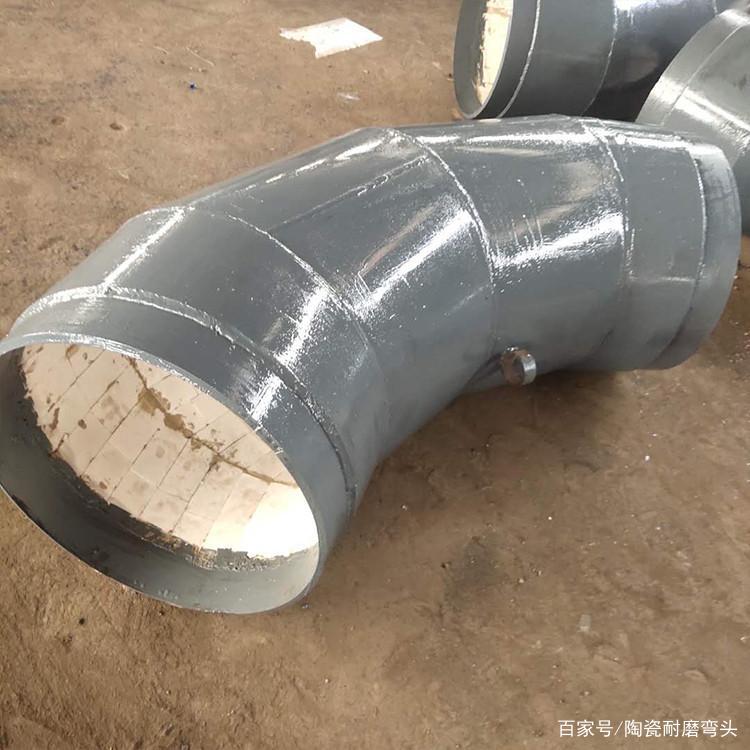

　　耐磨陶瓷彎頭

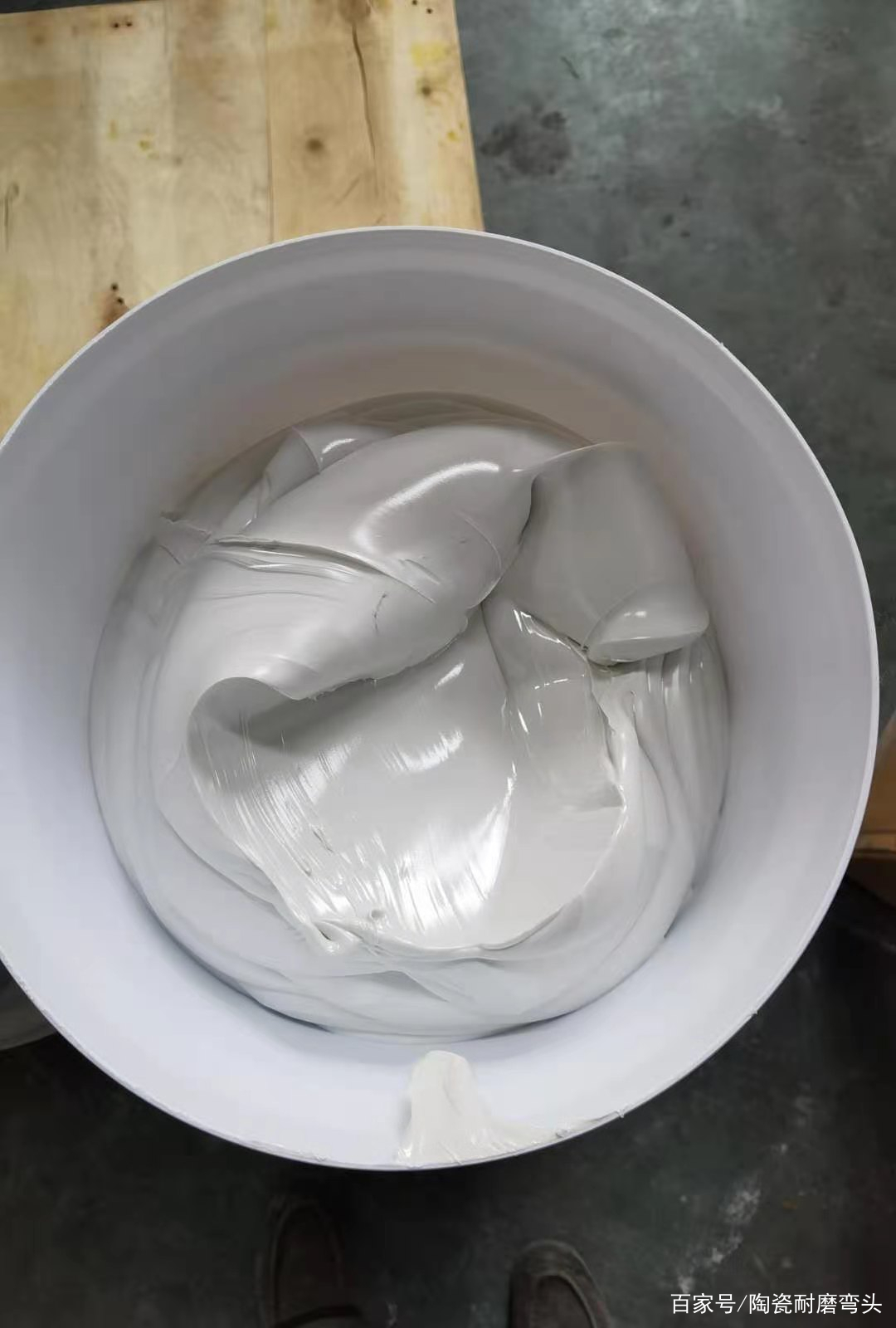

　　3.2粘結劑。瓷片和缸體之間采用耐高溫、無機膠合成劑作為缸體和陶瓷片之間的粘接劑，該粘接劑性能穩定，抗沖擊能力強。根據客戶要求，采用合適的陶瓷進行施工。施工過程中，陶瓷可能需要進行切割，這時要用待用金剛石刀片的切割機對陶瓷進行切割。Al2O3陶瓷片互鎖式陶瓷貼片(凸凹鑲嵌、內小外大楔形防脫落)，陶瓷片錯列布置，耐撞擊，單個瓷塊間橫向零間隙，豎向間隙小于0.2mm，相鄰的兩塊高差不大于0.2mm。
