陶瓷耐磨彎頭廠家設計方案

　　內襯陶瓷耐磨彎頭要根據yb/t176-2000標準設計制作，此標準規定了陶瓷內襯復合鋼管的產品分類、代號、尺寸、外形、重量、技術要求、試驗方法、檢驗規則和標志、包裝、運輸、儲存及證明書。標準適用于鋁熱-離心法制造的陶瓷鋼管。

　　陶瓷內襯復合鋼管

　　DN100內襯陶瓷耐磨彎管設計如下：

　　1、 內襯耐磨陶瓷厚度：3.5-4mm

　　2、 內襯陶瓷三氧化二鋁含量：≥95%

　　3、 彎管彎曲半徑：≥6D R=750mm

　　4、 配套直管道規格：φ121×8

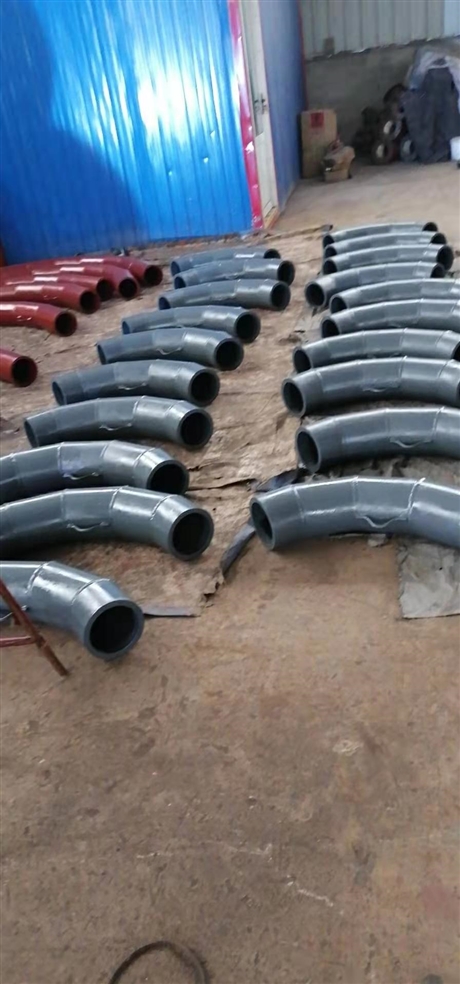

　　內襯陶瓷耐磨彎頭

　　5、要求襯陶瓷后彎管內徑和配套直管內徑（121-11·5=98）相同（配套鋼管按此制造）。

　　6、考慮直管和彎管的焊接問題：直管可以插入彎管20---30mm。

　　7、 內襯陶瓷耐磨彎管設計蝦米腰結構，制作中間按10°角、兩側按5°角制造加工。

　　8、 內襯陶瓷結合牢固，運輸、安裝、運行的意外沖擊不得脫落，表面無微裂紋，光滑平整。
