可調縮孔參數及技術要求

　　電廠耐磨管道上經常用到雙芯可調縮孔，陶瓷補償器，可調縮孔廠家對耐磨可調鎖孔制作進行說明一下。

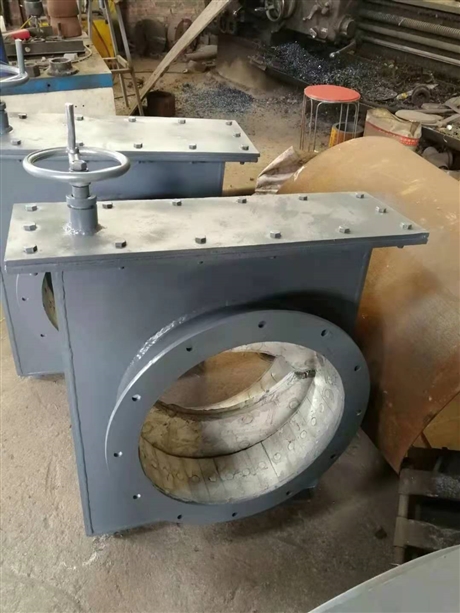

　　一、設備基本參數該可調縮孔安裝在鍋爐制粉系統煤粉管道上，用于調節管道的阻力。

　　二、技術要求1.煤粉管道規格為φ480*10，可調縮孔采取焊接形式的連接方式，手動調節，耐磨型設計。

　　2.可調縮孔采用雙芯板同步相向運動調節，保證管道內介質始終在管道流動，減少流動損失和偏管壁磨損。

　　3.可調縮孔由殼體、耐磨芯板、調節傳動機構等組成。用手輪驅動旋轉運動付調節，運動平穩，調節力≤120N。執行機構應開啟和關閉靈活，無卡澀，并保證在工作狀態下不漏風、不漏粉。在旋轉運動部位應設計隨動清塵裝置，設計結構應合理，維修保養方便。

　　4.可調縮孔有較大的調節范圍，可在30%~_范圍內任意調節，調節精度≤2%5.芯板材質ZG40CrMoNiMnSiREV，其厚度≥30mm，筒體A3，管道內壁陶瓷10mm。

　　6.可調縮孔內壁表面光滑，無明顯的凹凸痕、殘渣及毛刺等。

　　7.可調縮孔結構設計中，殼體應采用固定密封，旋轉部位應采用軸端迷宮式填料函密封，確保無外漏。

　　8.可調縮孔的外側有明顯的標記，表示縮孔的開度、介質的流向，并在可調縮孔外側標出可調縮孔的規格、尺寸等。

　　9.可調縮孔應裝有明顯指示調節大小的刻度盤、指針，使用過程中可明顯的指示出截面積調節的百分比及行程。

　　10.出廠驗收合格后，刷漆，并出具產品合格證書。

　　三、驗收標準

　　1、尺寸滿足現場安裝要求，各項指標滿足技術規范要求。

　　2、外表面驗收，無質量缺陷，開關靈活。

　　3、安裝后不得發生卡死情況，以及外漏情況。
