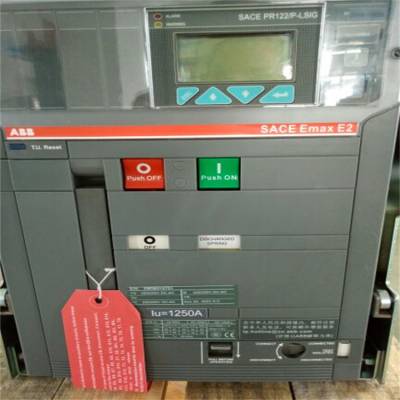

ABB框架斷路器E1B800 E1N800 E1S800 ABB式斷路器

框架式斷路器又稱式斷路器。  ABB新E型框架斷路器是Emax的設計，可滿足工程技術的需求，具有優化的結構尺寸，附件，N極可具有全定電流，保護的脫扣器，方便的額定電流插快，的脫扣器模塊等特點。所有ABB框架斷路器（固定式和抽出式）均有相同的高度和深度，可安裝在開關柜中，其性能確保操作者的安全。例如：柜門關閉時可搖出斷路器，保護等級達到IP54，此外還帶有安全鎖和雙重絕緣。

 ABB框架斷路器相與相之間、相與中性線之間完全絕緣，并可對滅弧室與主觸頭進行完整檢查。SD Pocket 具有功能，它可通過藍牙實現ABB框架斷路器和個人電腦、掌上電腦的連接通訊。從而實現勿需電纜，可以設置保護參數、顯示儲存在數據記錄儀里面的測量數據、糾正斷路器的狀態，當然也可看到斷路器操作次數等等。

ABB框架斷路器的結構：

斷路器的結構是由鋼板制成，可使斷路器尺寸減少并顯得精巧，采用雙層絕緣隔離帶電體，增強其安全性，而且相與相之間是完全分隔的。

全系列斷路器具有同高度及同深度的特性，抽出式適合安裝在深度500mm的配電盤中。寬度324mm（額定電流高達2000A）抽出式斷路器可安裝在隔間寬400mm的配電盤中。這些精巧的尺寸亦可替換早期的框架斷路器。

ABB框架斷路器的操作機構：

操作機構是屬于儲能型的，也就是用預先儲能的彈簧操作。彈簧儲能可以手動操作前面的手柄或利用齒輪式電動機電動操作。分閘彈簧在合閘操作時自動儲能。

通過安裝在操作機構內部的合閘及分閘線圈，以及使用齒輪式電動機對彈簧儲能，斷路器可以實現遙控操作，如需要，還可以監控系統配合。

在下列的操作循環中，不需要重新對彈簧儲能：

-開始時斷路器處于分閘（O），彈簧已儲能狀態：合閘-分閘；

-開始時斷路器處于合閘（I），彈簧已儲能的狀態：分閘-合閘-分閘；

這種操作機構可使用在整個下列的產品上，同時已安裝機械及電氣防跳躍裝置。
