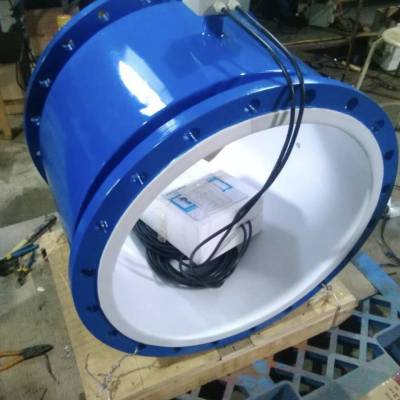

給水管道流量計  江蘇華捷儀表有限公司  手機：151-5232-2185

給水管道流量計概述：

    給水管道流量計的工作原理是基于法拉第電磁感應定律。在給水管道流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。

二、給水管道流量計特點：

· 測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響。

· 測量管無阻礙、無活動部件、無壓損，直管段要求較低。

· 電磁流量傳感器可帶接地電極，實現儀表良好接地。

· 電磁流量傳感器采用***加工工藝，使儀表具有良好的抗負壓能力。

· 全數字量處理，抗干擾能力強，測量可 高。

· 高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，在強光下貨夜晚都能清晰讀書。

· 給水管道流量計具有雙向流量、雙向總量累計功能，電流、頻率具備雙向輸出功能。

· 儀表系統測量精度高，使用范圍寬，不是可用于污水、水泥漿液礦漿液等的測量，還可用于強酸、強堿液體流量的測量。

· 轉換器輸出功能強大：不但具有4-20mA、脈沖輸出，還具有RS485或RS232、HART 等數字通訊以及GPRS無線數據遠傳。

三、給水管道流量計主要技術數據：

· 公稱通徑：DN6-2200mm

· 公稱壓力：0.6、1.0、1.6、2.5、4.0MPa(高壓可根據用戶要求加工)

· 給水管道流量計精度：±0.2% ±0.5%(示值誤差)

· 測量范圍(流量):0-1m/s至0-10m/s

· 介質溫度：分體型-10℃～+80℃（PTFE和F46襯里-40℃～+180℃） 一體型-10℃～+80℃

· 環境溫度：-25℃～+60℃

· 環境濕度： RH（相對濕度）

· 介質電導率：大于20μS/cm

· 給水管道流量計安裝：一體型、分體型

· 外殼防護等級：傳感器IP65、IP68可選（IP65：塵密、防噴水 任何方向?qū)x表噴水；IP68：塵密、潛水型，能長期在水中工作）轉換器IP65

· 電極結構：三電極結構、 極結構

· 被 溫度：氯 聚氨脂襯 氟乙 高120℃

· 傳感器輸出信號：0-0.2mVp-p至0-2mVp-p

· 電極材料：不銹鋼OCrl8Nil2Mo2Ti、哈氏合金B(yǎng)、C、鈦Ti、鉭（Ta）、不銹鋼涂覆碳化鎢、特殊

· 防爆標志：ExmⅡT4，ExmdⅡBT4

四、給水管道流量計電極材料的選擇：

應根據被測流體的腐蝕性來選擇電極的材料，請查有關手冊，對于特殊流體應作腐蝕性試驗

五、給水管道流量計內襯材料的選擇：

應根據被測介質的腐蝕性磨損性和溫度來選擇內襯材料

 工作壓力必須小于流量計的額定工作壓力。
六、養殖污水流量  流 量必須符合下表中的數：

 工作 溫度必須符合流量計規定的溫度要求。

◆確定是否有負壓情況存在。

您可以根據上表中的流量選擇相應的電磁流量計，若所選擇的電磁流量計的內徑與現在工藝管道的內徑不符，應進行縮管或擴管。

◆若管道進行縮管，應考慮由于縮管引起的壓力損失是否會影響工藝流程。

◆從產品價格考慮，可以選擇較小口徑的電磁流量計，相對減少投資。

◆測潔凈水時，經濟流速時1.5－3m/s，測易結晶的溶液時，應適當?shù)靥岣吡魉伲?－4m/s為宜，起到自清掃，防止粘附沉積等作用；測礦漿等磨◆耗性流體時，應適當降低流速，1.0－2m/s為宜，以降低對內襯和電極地磨損。實際應用很少超過7m/s，超過10m/s則更為罕見。

七、給水管道流量計選型表：

為了使變送器工作穩定，在選擇安裝地點時應注意以下幾方面的要求：
八、給水管道流量計安裝地點的選擇：

1)盡量避免鐵磁性物體及具體強電磁場的設備(如大電機、大變壓器的等)，以免磁場影響傳感器的工作磁場和流量信息。

2)應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。

3)應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95%

4)選擇便于維修，活動方便的地方

5)流量計應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。

運行前的檢查

流量計投運前進行下述檢查；

l  流量計在運輸和安裝中有無損傷；

l  使用電源電壓同銘牌電壓是否相符；

l  使用正確流量值的保險絲；

l  儀表正確接地；

l  量程設定是否正確（見轉換器部分有關內容）；

  檢查后，打開管道閥門使液體充滿管線系統，應注意排除泄露和系統內的殘留氣體。接通儀

  表電源，一般流量計通電預熱10分鐘即可正

流量計和流向規定見2.6.5節，對于分離型流量計,雖然安裝傳感器能保證流向箭頭同現場實際正向一致。因存在用戶接線的問題，有可能出現下述狀況：

l  具有單向輸出轉換器，有正向流量時輸出顯示零或負值（如0～10mA的0mA或4～20mA的4mA）。

l  具有雙向顯示的轉換器，有正向流量時，輸出為負向顯示。此時只要斷開電源，調接任一側兩勵磁線（EXT+及EXT-）位置，就可使輸出方向，實際正向流向、箭頭方向保持一致。
